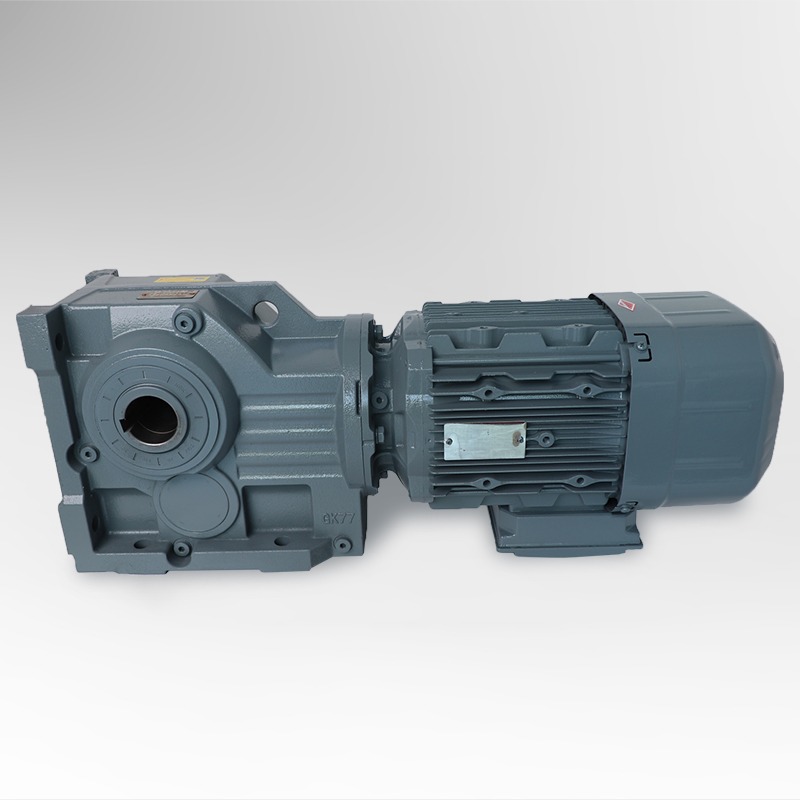

Redukcia kužeľového ozubeného kolesa s dutým hriadeľom namontovaným na pätke série K: Kompletná priemyselná príručka

I. Úvod: Čo je to redukčný prevod so špirálovým kužeľovým ozubením s dutým hriadeľom série K?

A Redukcia kužeľového ozubeného kolesa s dutým hriadeľom na pätke série K je typ priemyselného prevodového zariadenia určeného na efektívnu premenu otáčok motaleboa na riadený výstup krútiaceho momentu. Spája v sebe výhody špirálové kužeľové kolesá , montáž na nohu a a konštrukcia dutého hriadeľa vytvoriť kompaktné, spoľahlivé a vysokovýkonné mechanické riešenie pre systémy prenosu energie.

Vo svojom jadre funguje tento reduktor pomocou a pár špirálových kužeľových ozubených kolies zmeniť smer otáčania – zvyčajne o 90 stupňov – pri zachovaní plynulého a tichého pohybu. The špirálový skosený dizajn zaisťuje vynikajúce rozloženie zaťaženia na ozubenie, čím znižuje vibrácie a hluk v porovnaní s tradičnými ozubenými kolesami s priamym rezom. Vďaka tomu je reduktor veľmi vhodný pre aplikácie s nepretržitou prevádzkou, kde je dôležitá stabilita a účinnosť.

The konfigurácia namontovaná na nohy umožňuje bezpečné upevnenie redukcie na pevnú základňu alebo rám stroja, čo zaisťuje presné vyrovnanie a minimálne vibrácie počas prevádzky. Táto funkcia tiež zjednodušuje inštaláciu a údržbu, vďaka čomu je preferovanou voľbou v dopravných systémoch, manipulácii s materiálom a automatizačných strojoch.

Ďalšou kľúčovou vlastnosťou je konštrukcia výstupu dutého hriadeľa , ktorý umožňuje priamu montáž poháňaných komponentov ako sú hriadele alebo spojky. To nielen šetrí inštalačný priestor, ale tiež znižuje mechanickú zložitosť odstránením potreby ďalších konektorov. Výsledkom je kompaktnejší systém so zlepšenou energetickou účinnosťou a mechanickou spoľahlivosťou.

Stručne povedané, Redukcia kužeľového ozubeného kolesa s dutým hriadeľom na pätke série K je základným komponentom v modernom strojárstve, ktorý ponúka rovnováhu výkonu, presnosti a odolnosti. Jeho inteligentná kombinácia kužeľového prevodu a priestorovo úsporného dizajnu z neho robí základný kameň v odvetviach vyžadujúcich hladký prenos krútiaceho momentu a dlhodobú prevádzkovú stabilitu.

II. Konštrukčný návrh a pracovný princíp

1. Základné štrukturálne komponenty

2. Pracovný princíp

• Vstupná fáza – Motor prenáša rotačnú silu do reduktora cez vstupný hriadeľ alebo prírubové spojenie.
• Interakcia kužeľových ozubených kolies – Vstupný hriadeľ zaberá s a pár špirálových kužeľových ozubených kolies , ktorý mení smer pohybu, zvyčajne v pravom uhle.
• Zosilnenie krútiaceho momentu – Pomer medzi priemerom vstupného a výstupného ozubeného kolesa určuje redukčný pomer, ktorý premieňa vysokorýchlostný vstup na výstup s nízkymi otáčkami a vysokým krútiacim momentom.
• Výstup cez dutý hriadeľ – Konečný krútiaci moment je dodávaný priamo do hnaného zariadenia cez dutý hriadeľ , zabezpečujúci presný prenos krútiaceho momentu a zjednodušené spojenie.

3. Konštrukčné výhody systému špirálových kužeľových ozubených kolies

The hnací mechanizmus so špirálovým kužeľovým ozubením umožňuje postupné zapojenie zubov, čo má za následok:

• Nižšia hladina vibrácií a hluku
• Vyššia hustota krútiaceho momentu
• Plynulejší prenos pohybu
• Zvýšená odolnosť

4. Porovnávacia analýza: Séria K vs. tradičné reduktory s paralelným hriadeľom

5. Technické zhrnutie

The Redukcia kužeľového ozubeného kolesa s dutým hriadeľom na pätke série K integruje vysokoúčinné ozubenie s robustným podporným systémom, ktorý zabezpečuje oboje spoľahlivosť krútiaceho momentu a mechanická presnosť . Jeho konštrukcia namontovaná na nohe poskytuje štrukturálnu stabilitu, zatiaľ čo konfigurácia dutého hriadeľa umožňuje priame a flexibilné pripojenie k poháňanému zariadeniu – to všetko v rámci priestorovo úsporného balíka s nízkymi nárokmi na údržbu.

III. Výhody prevodovky série K v priemyselných aplikáciách

1. Vysoká účinnosť prenosu a hustota výkonu

Jednou z definujúcich vlastností Špirálový kužeľový reduktor série K je jeho výnimočná účinnosť prenosu sily. Vďaka precíznemu opracovaniu špirálové kužeľové kolesá , zariadenie môže dosiahnuť hodnotenie účinnosti 96 % až 98 % , výrazne vyššia ako u bežných reduktorov so špirálovým alebo čelným ozubením.

2. Kompaktná štruktúra a optimalizácia priestoru

The pravouhlú konfiguráciu z Redukcia kužeľového ozubeného kolesa s dutým hriadeľom na pätke série K umožňuje prenášať energiu pod uhlom 90 stupňov, čo umožňuje kompaktnejšie usporiadanie strojov . Pretože výstup je dodávaný cez a dutý hriadeľ , reduktor môže byť priamo pripojený k hnanému hriadeľu bez ďalších spojok, čo zjednodušuje mechanickú konštrukciu, skracuje čas inštalácie a minimalizuje miesta porúch.

3. Silná nosnosť a dlhá životnosť

The Mechanizmus pohonu špirálových kužeľových ozubených kolies série K používa ozubené kolesá z tvrdenej legovanej ocele, ktoré sú brúsené s vysokou presnosťou. V kombinácii s základňa namontovaná na nohy a optimized usporiadanie ložísk , dokáže zvládnuť vysoké radiálne a axiálne zaťaženie so stabilitou, zaisťuje dlhú prevádzkovú životnosť a konzistentný výkon aj v náročných podmienkach.

4. Nízka hlučnosť a plynulá prevádzka

The dizajn špirálového kužeľového prevodu umožňuje postupné zaberanie zubov, čím sa výrazne znižuje hladina hluku a vibrácií. Toto robí Redukcia kužeľového ozubeného kolesa s dutým hriadeľom na pätke série K vhodné pre prostredia citlivé na hluk, ako sú automatizované montážne linky, farmaceutické stroje a robotické systémy.

5. Jednoduchá inštalácia a údržba

• Konštrukcia namontovaná na nohách zjednodušuje inštaláciu a vyrovnanie.
• Výstup z dutého hriadeľa umožňuje priamu montáž bez demontáže ostatných komponentov.
• Utesnené puzdro chráni vnútorné komponenty a zabraňuje úniku maziva.

6. Všestrannosť naprieč priemyselnými aplikáciami

7. Nákladová efektívnosť a hodnota životného cyklu

Napriek mierne vyššej počiatočnej investícii, Redukcia kužeľového ozubeného kolesa s dutým hriadeľom na pätke série K ponúka zníženú spotrebu energie, nižšie náklady na údržbu a predĺženú životnosť, čím poskytuje vynikajúce celkové náklady na vlastníctvo (TCO).

8. Súhrn kľúčových výhod

IV. Porovnanie s inými typmi reduktorov

1. Porovnanie podľa konštrukcie a typu ozubeného kolesa

2. Porovnanie účinnosti a výkonu

3. Flexibilita inštalácie a využitie priestoru

4. Porovnanie životnosti a údržby

V. Technické parametre a sprievodca výberom

1. Všeobecné technické špecifikácie

2. Prehľad rozmerov podľa veľkosti rámu

3. Výpočet prevodového pomeru a výstupnej rýchlosti

Výstupnú rýchlosť možno vypočítať takto:

Výstupná rýchlosť (ot./min.) = rýchlosť motora (ot./min.) ÷ prevodový pomer (i)

Napríklad s motorom pri 1 500 ot./min a prevodovým pomerom 50:1:

Výstupná rýchlosť = 1500 ÷ 50 = 30 ot./min

4. Výberové kritériá a technické úvahy

5. Voliteľné konfigurácie a prispôsobenie

• Typy vstupu: príruba motora, pevný vstupný hriadeľ alebo adaptér spojky
• Možnosti montáže: horizontálna, vertikálna, nástenná alebo prírubová
• Konštrukcia výstupov: dutý hriadeľ so zmršťovacím kotúčom, plný hriadeľ s perom alebo drážkované spojenie
• Chladiace systémy: cirkulácia oleja alebo externé chladenie pre vysoké zaťaženie/rýchlosť
• Možnosti tesnenia: zosilnené tesnenia pre prašné alebo vlhké prostredie
• Povrchová úprava: náter odolný voči korózii pre námorné alebo potravinárske použitie

6. Príklad prípadu výberu

Použitie: Dopravníkový systém pre baliacu linku

Výkon motora: 4 kW

Požadovaná výstupná rýchlosť: 30 ot./min

Prevádzkový režim: Nepretržitý, 16 hodín/deň

Vypočítaný požadovaný pomer = 1500 ÷ 30 = 50:1

Ideálna voľba: K67 or K77 séria s pomerom 50:1 pre dostatočnú rezervu krútiaceho momentu a dlhodobú stabilitu.

VI. Tipy na údržbu a optimalizáciu výkonu

1. Význam preventívnej údržby

Pravidelná preventívna údržba zabezpečuje nepretržitú prevádzku, znižuje náklady na opravy a predlžuje životnosť.

2. Odporúčaný plán údržby

3. Riadenie mazania

• Používajte vysoko kvalitný syntetický olej (ISO VG 150–320)
• Skontrolujte hladinu oleja v strede priezoru
• Vertikálne inštalácie môžu vyžadovať trochu viac oleja
• Vymeňte znehodnotený alebo kontaminovaný olej
• Nízke teploty: používajte oleje s nemrznúcimi prísadami
• Vysoká rýchlosť/vysoké zaťaženie: zvážte cirkuláciu oleja alebo externé chladenie

4. Regulácia teploty a vibrácií

5. Integrita zarovnania a inštalácie

• Zabezpečte rovnú a pevnú základňu bez vibrácií
• Presne zarovnajte motor a vstupné hriadele
• Skontrolujte, či je uloženie dutého hriadeľa bezpečné
• Pred zapnutím ručne otočte redukciu

6. Techniky optimalizácie výkonu

• Optimalizujte rozloženie zaťaženia prevodovky
• Udržujte dostatočné prúdenie vzduchu a chladenie
• Skráťte čas nečinnosti
• Na včasné zistenie opotrebovania použite analýzu oleja
• Vykonajte pravidelnú analýzu šumu na detekciu pittingu

7. Riešenie bežných problémov

VII. Záver: Prečo je reduktor prevodovky série K spoľahlivou voľbou

1. Kombinácia výkonu, presnosti a účinnosti

The Redukcia kužeľového ozubeného kolesa s dutým hriadeľom na pätke série K poskytuje vysokú účinnosť (96–98 %), hladký prenos krútiaceho momentu a nízku hlučnosť, vďaka čomu je ideálny pre automatizáciu, dopravníky a priemyselné stroje.

2. Dlhodobá životnosť a znížené náklady na údržbu

• Ozubené kolesá z tvrdenej legovanej ocele
• Optimalizované usporiadanie ložísk
• Zosilnený tesniaci systém
• Modulárny dizajn krytu pre jednoduchú údržbu

3. Široká priemyselná adaptabilita

4. Prehľad technických výhod

5. Environmentálne efektívny prenos energie

Vysoká účinnosť znižuje plytvanie energiou, minimalizuje tvorbu tepla a znižuje spotrebu mazív, čím podporuje udržateľnosť v priemyselných prevádzkach.

6. Výhľad do budúcnosti

Očakáva sa, že budúce iterácie série K ponúknu vyššiu hustotu krútiaceho momentu, nižšiu hlučnosť a integrované digitálne monitorovacie senzory pre prediktívnu údržbu.

7. Záverečné myšlienky

The Redukcia kužeľového ozubeného kolesa s dutým hriadeľom na pätke série K zostáva technicky vyspelým, energeticky efektívnym a nákladovo efektívnym riešením, ktoré prináša konzistentné výkon, presnosť a spoľahlivosť naprieč odvetviami.

FAQ

1. Aká je hlavná výhoda reduktora s dutým hriadeľom so špirálovým kužeľovým prevodom série K?

Hlavnou výhodou je jeho kombinácia vysoká účinnosť, kompaktný pravouhlý dizajn a výstup z dutého hriadeľa , ktorý umožňuje hladký prenos krútiaceho momentu, nízku hlučnosť a priestorovo úspornú inštaláciu.

2. Ako si vyberiem ten správny reduktor s dutým hriadeľom so špirálovým kužeľovým prevodom série K pre moju aplikáciu?

Výber by mal byť založený na faktoroch ako napr požadovaný krútiaci moment, prevodový pomer, vstupný výkon, orientáciu montáže a prevádzkové prostredie . Správne nastavenie, výpočet zaťaženia a riadenie mazania sú nevyhnutné pre optimálny výkon.

3. Aká údržba sa odporúča na predĺženie životnosti redukcie série K?

Pravidelná preventívna údržba zahŕňa:

• Kontrola a výmena lubrikant
• Kontrola tesnenia, ložiská a spojovacie prvky
• Monitorovanie teplota, hluk a vibrácie
• Zabezpečenie správneho zarovnanie a rozloženie zaťaženia
